01

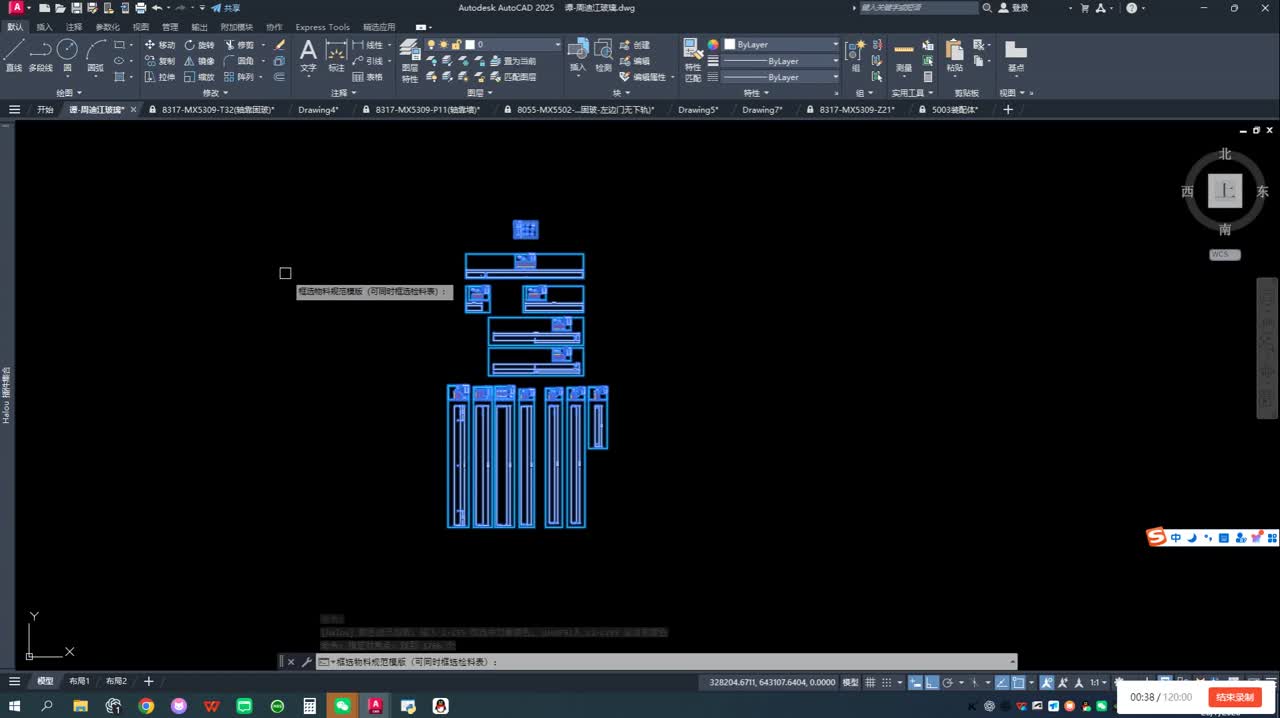

框选需要审阅的图纸
在 Halou 功能页运行“物料规范审阅”，按命令行提示框选物料表、展开图及相关标注。建议一次选择同一批订单图纸，避免混入无关图框。
01
MATERIAL REVIEW
物料规范审阅
从整批框选到自动匹配、统计与写回，先确认再落图。
3 STEPS
开始前确认图框、型材名称和长度标注都在当前图纸中；同一物料不要同时存在两套冲突标注。
02

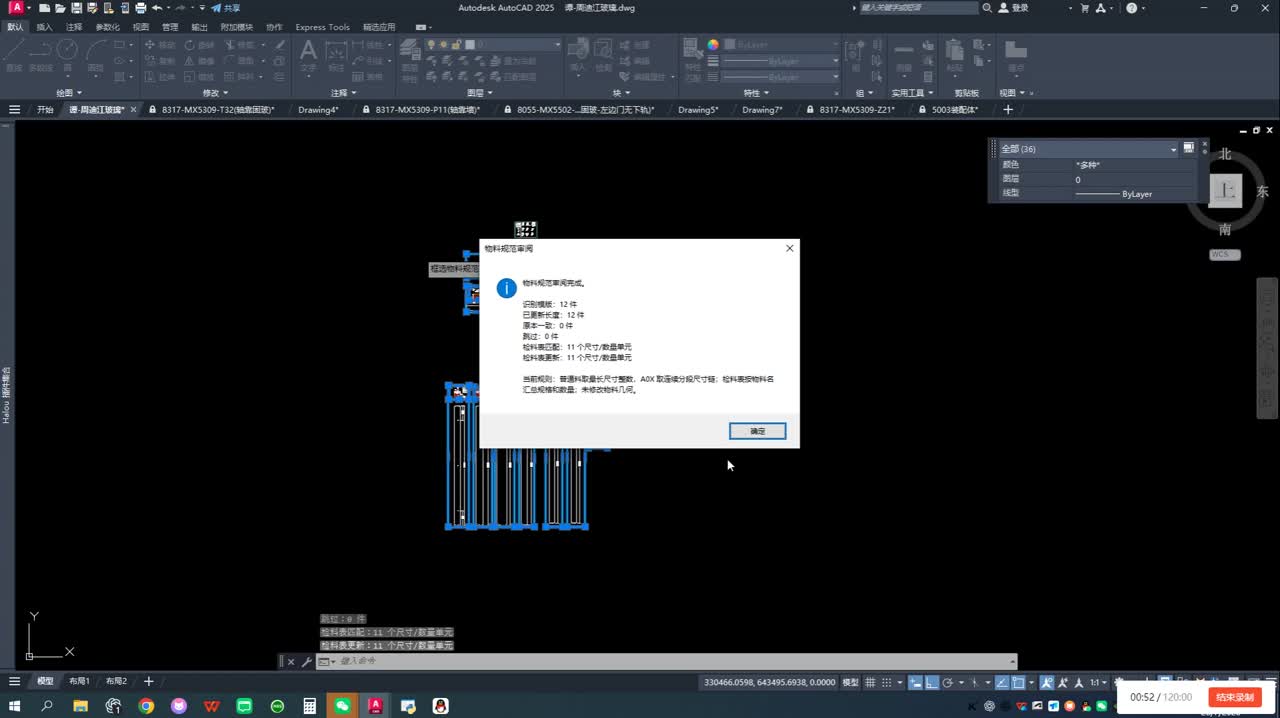

核对识别与变更清单
程序会列出识别到的规格、原长度和展开长度。先检查数量与图面是否一致；确认无误后继续，取消则不会写回图纸。
03

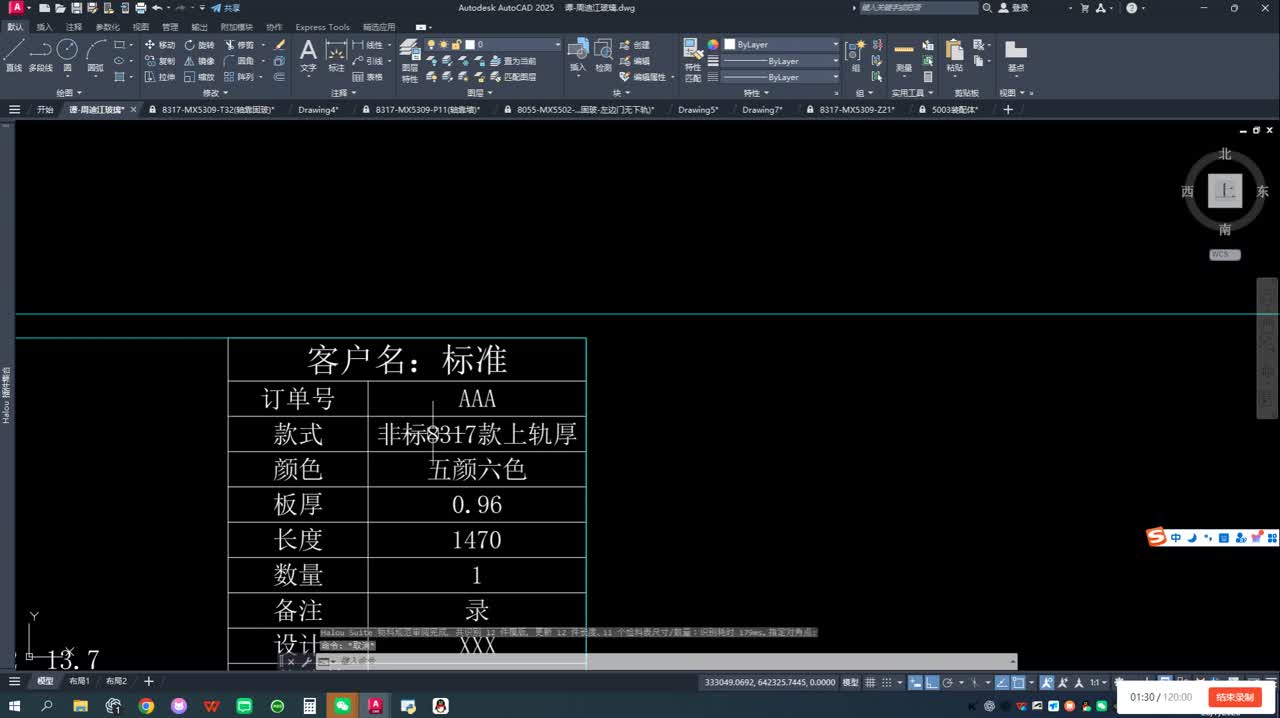

检查写回结果
完成后，型材名称下方会写入“长度=数量”的汇总信息；检料表备注中的“总数×支”会参与数量核对。最后抽查长度、数量和备注总数。
完整演示
01:45物料规范审阅：完整流程
02
ZK UNFOLD
ZK 展开与开缺
按照第三投影视图准备轮廓，通过动态预览确认方向，再生成展开结果。
3 STEPS
关键原则预览方向不正确时先切换方向。首尾端部默认不应被中间开缺逻辑误切，生成后必须复核。
01

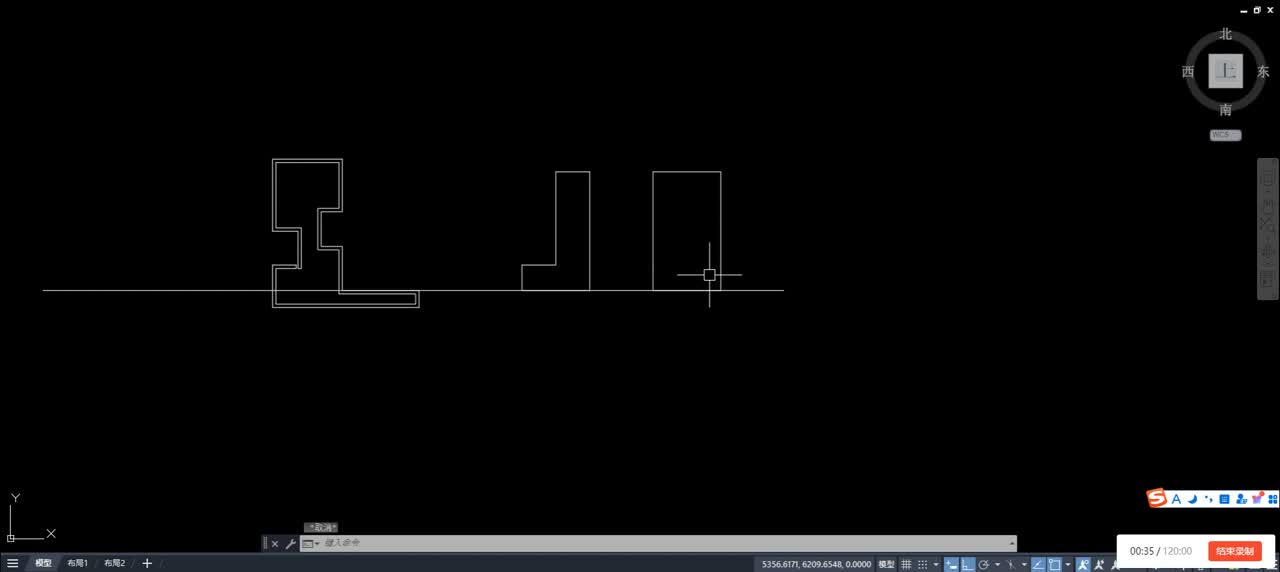

准备截面、基准线和开缺轮廓
保证截面轮廓闭合、基准线清晰，并把开缺路径放在正确投影视图。运行 ZK 后，严格按照命令行提示依次选择对象。
02

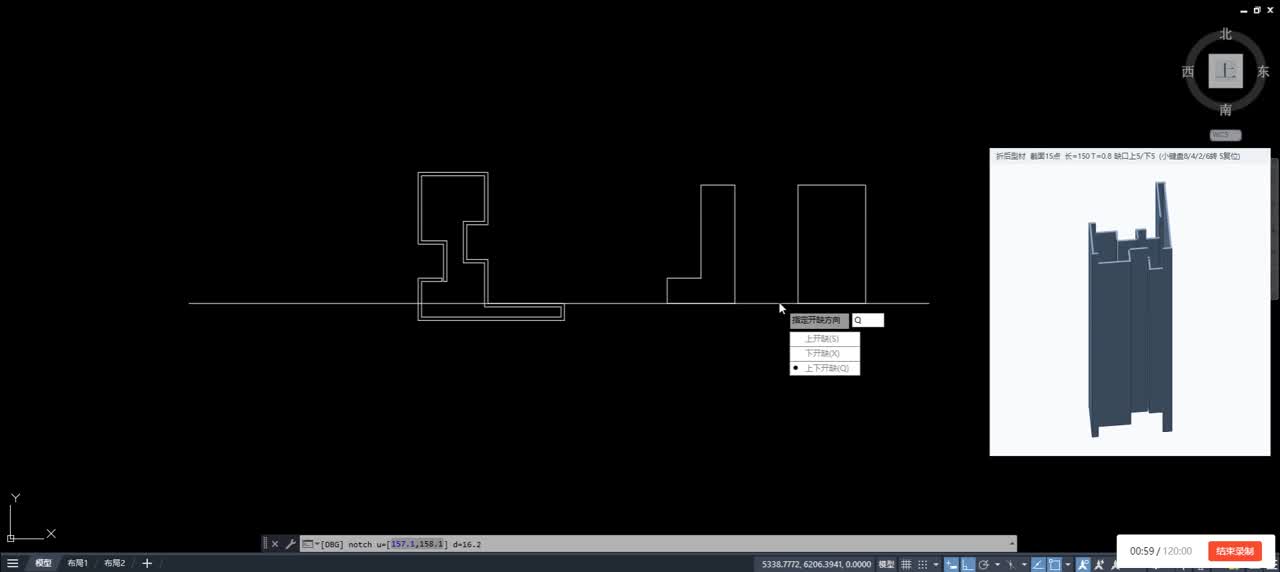

确认投影方向
在动态预览中检查开缺位于型材的正确侧面。若方向不对，使用方向选项切换，不要在错误预览下继续生成。
03

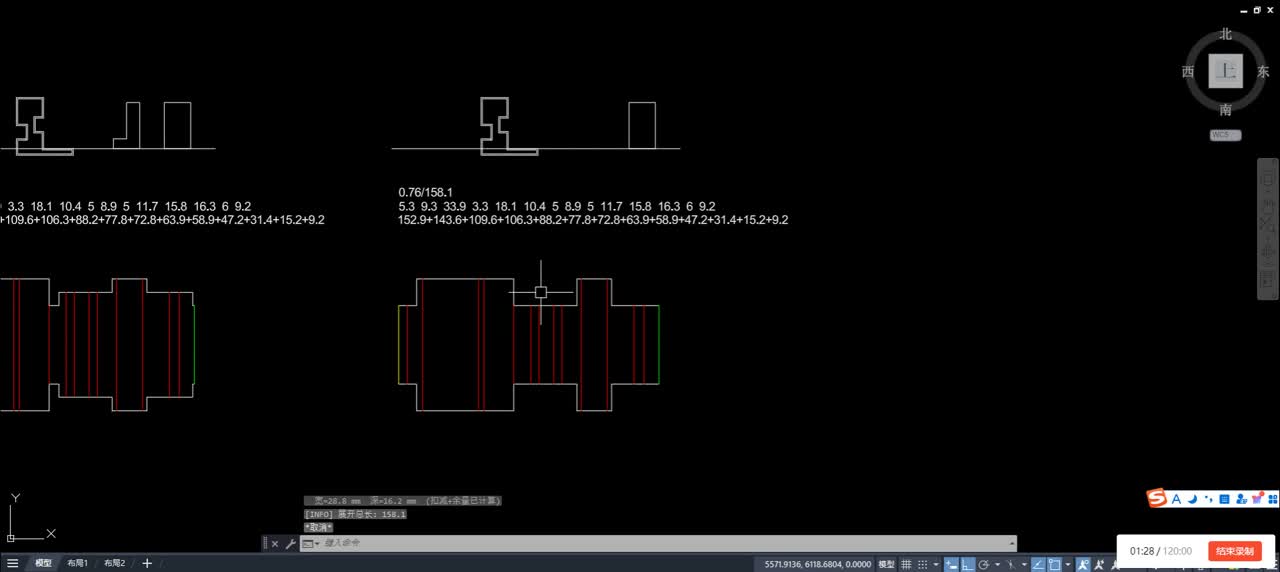

生成并复核展开结果
程序生成展开轮廓、折弯线和尺寸结果后，重点核对首尾端部、开缺位置、折弯顺序和总展开长度。确认无误后再用于下料。
完整演示
01:30ZK 展开与开缺：完整流程
VIDEO LIBRARY
视频速查
TROUBLESHOOTING
常见问题
遇到结果不符合预期时，先按这里排查，避免直接修改生成结果。
物料名称下没有生成“长度=数量”
确认本次框选同时包含物料名称、对应展开图和长度标注；再检查检料表备注中的“总数×支”是否为可识别文字。若选区遗漏，重新完整框选后审阅。
审阅结果数量与图面不一致
先取消写回，检查是否混入了相邻订单、重复图框或同名不同规格的物料。拆分为同一订单、同一规格的小批次重新审阅。
ZK 开缺位置与路径不一致
检查开缺路径是否位于正确投影视图，并在预览阶段切换方向。不要只看截面基点，最终位置由路径、投影方向和轮廓共同决定。
ZK 展开结果端部被多开
检查首尾端部是否被当作中间开缺轮廓选入，并确认闭合轮廓没有重叠或多余线段。必要时清理轮廓后重新生成。
